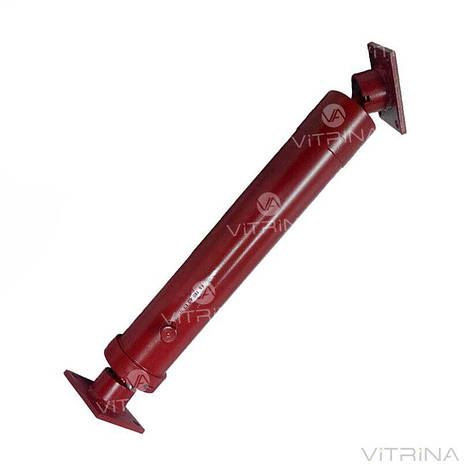

Гидроцилиндр 1ПТС-9 подъема прицепа 2-х штоковый │ 771-8603010 VTR

src="https://images.ua.prom.st/2387683012_2387683012.jpg?PIMAGE_ID=2387683012" style="width:160px;height:40px;margin:3px">dth:160px;height:40px;margin:3px">

Внимание! Остерегайтесь подделок и реставрации под видом нового

Гидроцилиндр 1ПТС-9 подъема прицепа ПТС относится к гидрообъемному оборудованию. Используется для преобразования энергии рабочей жидкости в механическое усилие, которое передается на платформу с целью ее опрокидывания. Применяется на прицепах тракторов, а также может быть установлен как ГЦ прессовой установки.

Характеристики гидроцилиндра

Узел представляет собой плунжерное, телескопическое изделие с двумя штоками и гильзой. Основные параметры модели:

• ход первого звена 438 мм;

• второго 412 мм;

• общий ход 850 мм.


Гидравлический цилиндр получает привод от давления рабочего масла. Обратный ход осуществляется под естественным весом платформы. ГЦ с обеих сторон крепится к площадке. Общая грузоподъемность узла 5 тон. Эксплуатировать его при большей нагрузке не рекомендуется.

Вид и диаметр плунжеров телескопических гидроцилиндров

Разновидности крепления телескопического гидроцилиндра

Чертеж гидроцилиндра (2-х штоковый) 1ПТС-9
